浙江工业污水深度处理




一、设计进水水质及要求:


1、设计水量:


1.6m3/d,分两期建设,一期设计水量6000m3/d,二期设计水量1m3/d


2、原水性质:工业污水,含医化、印染

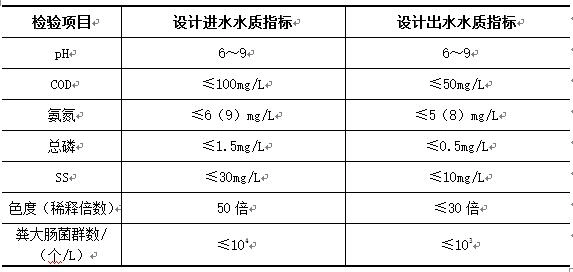

3、进出水设计水质:

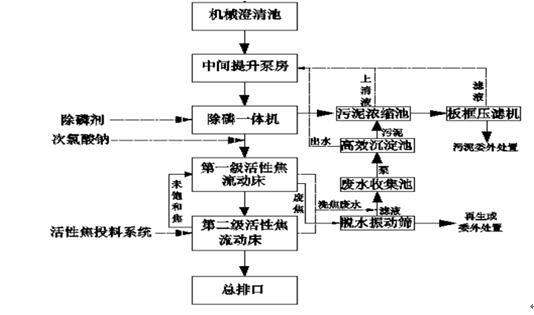

二、工艺流程图及工艺流程说明






1、工艺流程说明:


各企业预处理后的污水排入歌山镇污水处理厂,经生化处理后由机械澄清池出水自流入中间水池,由泵提升进入除磷一体机,除磷一体机出水自流入两级流动床活性焦吸附塔,对COD、色度、臭味、氨氮、总磷等污染物进行有效的吸附去除,吸附完成后的水直接达标排放。


运行过程中,两级流动床活性焦吸附塔定时利用压缩空气,将吸附塔底部的活性焦提到顶部洗焦器,利用洗焦器,将截留的悬浮物清洗去除;待第二级流动床底部的活性焦吸附平衡后,利用压缩空气气提至第一级流动床的顶部,利用废水中污染物的浓度差,再次吸附废水中污染物;第一级流动床底部活性焦吸附饱和后,进入脱水振动筛脱水后装入吨袋,废焦可再生或作为燃料使用。新补充的活性焦与水混合通过提升泵打入第二级流动床活性焦吸附塔顶部,实现活性焦的循环利用。


活性焦流动床、废料振动筛产生的污水排入废水收集池,由泵提升至高效沉淀池,高效沉淀池污泥和除磷一体机浮渣及排泥排入污泥浓缩池,利用压滤系统压成泥饼,污泥委外处置,高效沉淀池出水、浓缩池上清液和压滤机出水自流入中间水池。


2、主要设计参数:


1)中间提升泵房:


中间水池尺寸:6000×8000×3500mmH);


2)除磷一体机:


    量:1


表面负荷:10.28m3/m2.h;回流比:16%


3)活性焦流动床吸附塔:


设备尺寸:第一级吸附塔Φ3m×10mH),第二级吸附塔Φ3m×8.5m(H)


停留时间:空塔总停留时间2.4hr


平均滤速:4.21m3/m2hr


最大滤速:5.06m3/m2hr


吸附塔数量:第一级活性焦吸附塔14个,第二级活性焦吸附塔14个;


4)高效沉淀池:


设备尺寸:Φ2.9m×4.2mH);


表面负荷:3.78m3/m2.h


5)板框压滤机:数量1台,过滤面积100m2


6)脱水振动筛:数量1台,脱水能力6m3/h

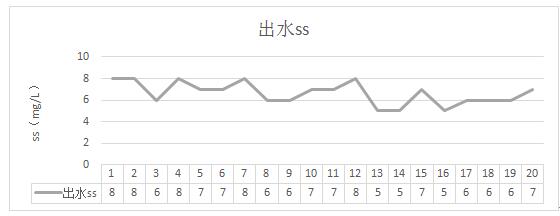

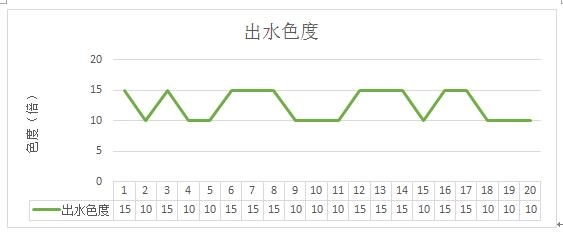

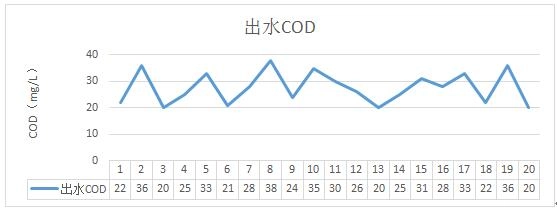

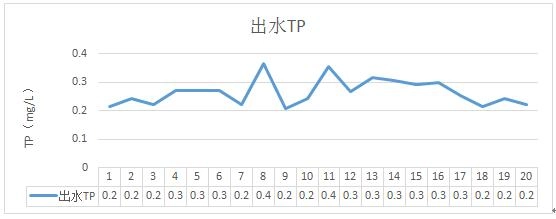

三、出水指标:

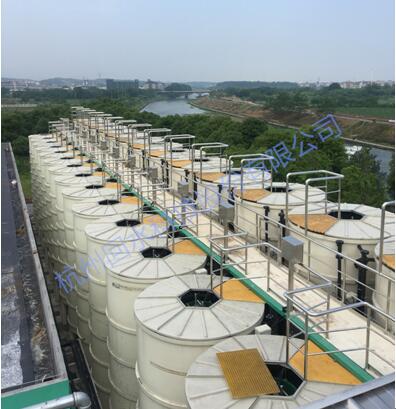

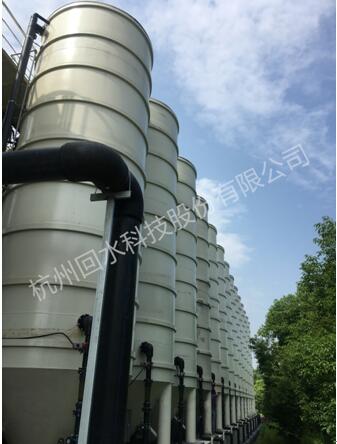

四、项目现场照片:
