100万吨每天再生水厂




一、进出水水质要求:


1、总设计进水水量


总设计100m3/d处理量,一期深度处理规模65m3/d,变化系数1.3,二期深度处理规模35m3/d,变化系数1.3


2、进水水质


BOD10 mg/LCOD40mg/LSS5 mg/L,色度≤30  度。


3、出水要求


主要指标出水达到地表类标准(除总氮外)COD20mg/LSS5mg/L,色度≤10度。


二、工艺流程图及工艺流程说明:


一期活性焦吸附池处理,设计流程为深度处理V型滤池+活性焦吸附池;二期活性焦吸附处理,设计流程为深度处理高效沉淀池+活性焦吸附池,最后经过消毒池及再生泵房出水。


1、主要设计参数


一期提标改造工程新建活性焦吸附池2座,每座6廊道,每廊道20格,共计240格。设计规模65m3/d,高峰流量35208m3/hr。单格尺寸L×B×H=5×5×11m


二期工程新建新建活性焦吸附池1座,每座10廊道,每廊道16格,共计160格。设计规模35m3/d,高峰流量18958m3/hr。单格尺寸L×B×H=5×5×11m


一期设计滤速(平均日平均时)V=5.02m/h,最大流速=6.52m/h,滤料粒径2~8mm,不均匀系数小于1.3,平均单格处理水量:125.5m3/h


二期设计滤速(平均日平均时)V=4.17m/h,最大流速=5.42m/h,滤料粒径2~8mm,不均匀系数小于1.3,平均单格处理水量:104.2m3/h


每格吸附池具备自动配水、在线活性焦自动清洗、自动投加和提出活性焦的功能。可以单独运行,每格吸附池设置包括活性焦材料、布水系统、清洗系统、排放系统、管道(含所有管件、管道支架、安装材料等所有材料)、配套阀门、执行器、电磁阀等所有管道上的设备、设施、自控系统(仪表、PLC控制柜等)、电气系统(就地配电柜、控制柜、按钮箱、接线箱等)、系统所需其他货物。

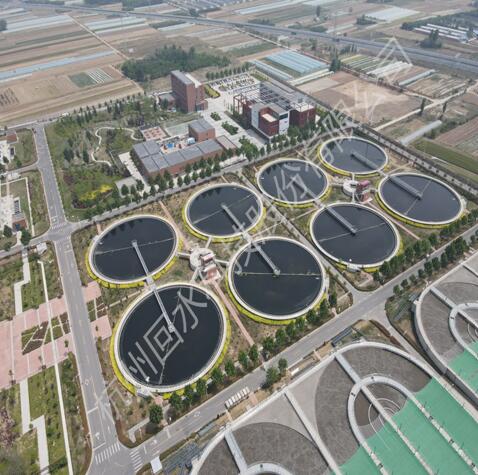

三、项目现场照片:
