60万吨每天再生水厂




一、进出水水质要求:


1、总设计进水水量


60m3/d,其中一期30m3/d,二期30m3/d,变化系数1.3


2、进水水质:


BOD≤10mg/L COD≤50mg/L SS≤10mg/L;粪大肠杆菌≤1000/L


3、出水要求:出水指标达到地表类标准(除总氮外)


二、工艺流程主要设计参数:


1、工艺流程:


一期深度处理工艺采用一期现状出水+气浮除磷+活性焦吸附池+V型滤池+消毒工艺;二期深度处理工艺采用二期现状出水+气浮除磷+活性焦吸附池+V型滤池+消毒工艺


2、活性焦吸附池主要设计参数:


活性焦吸附池共4座,每座8组,每组6格,全部192格。单座尺寸58.5×33.5×10.2m,单格平面尺寸5m×5m=25m2


设计滤速(平均日平均时)V=5.2m/h,最大流速=6.8m/h,滤料粒径3~5mm,不均匀系数小于1.3,单格处理水量:130m3/h


每格吸附池可以单独运行,每格吸附池设置包括活性焦材料、布水系统、清洗系统、排放系统、管道(含所有管件、管道支架、安装材料等所有材料)、配套阀门、执行器、电磁阀等所有管道上的设备、设施、自控系统(仪表、PLC控制柜等)、电气系统(就地配电柜、控制柜、按钮箱、接线箱等)、系统所需其他货物。

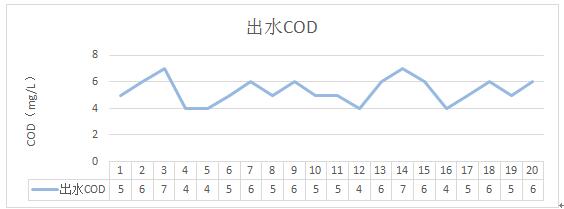

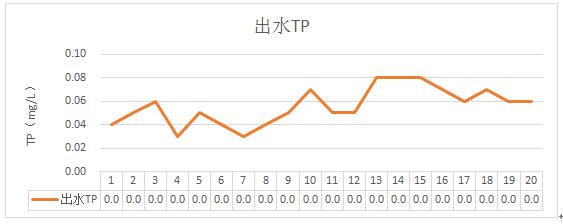

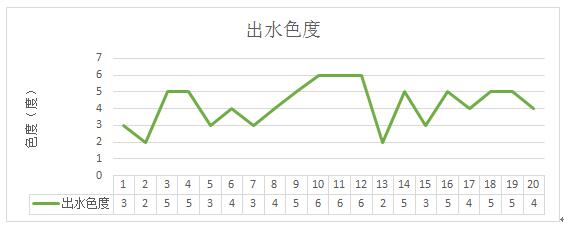

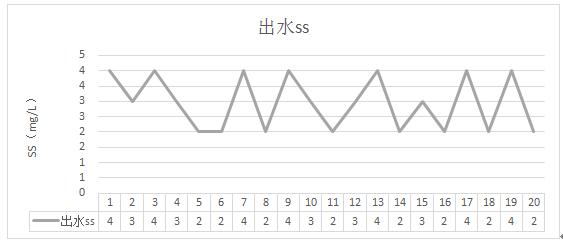

三、运行情况:

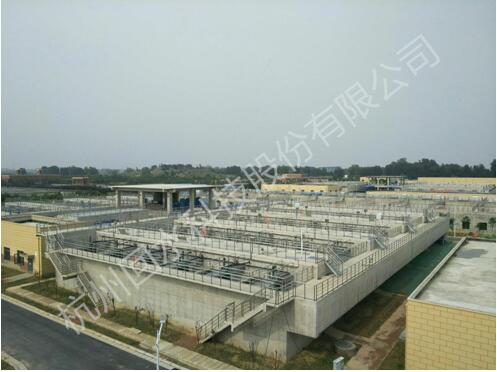

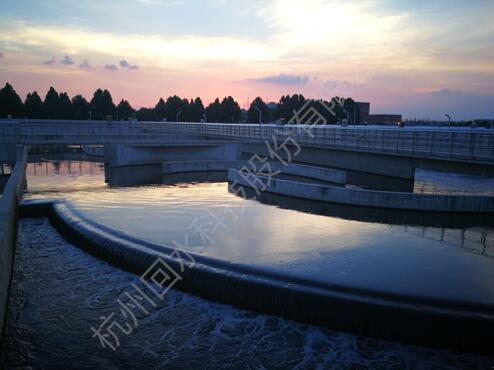

四、项目现场照片:
